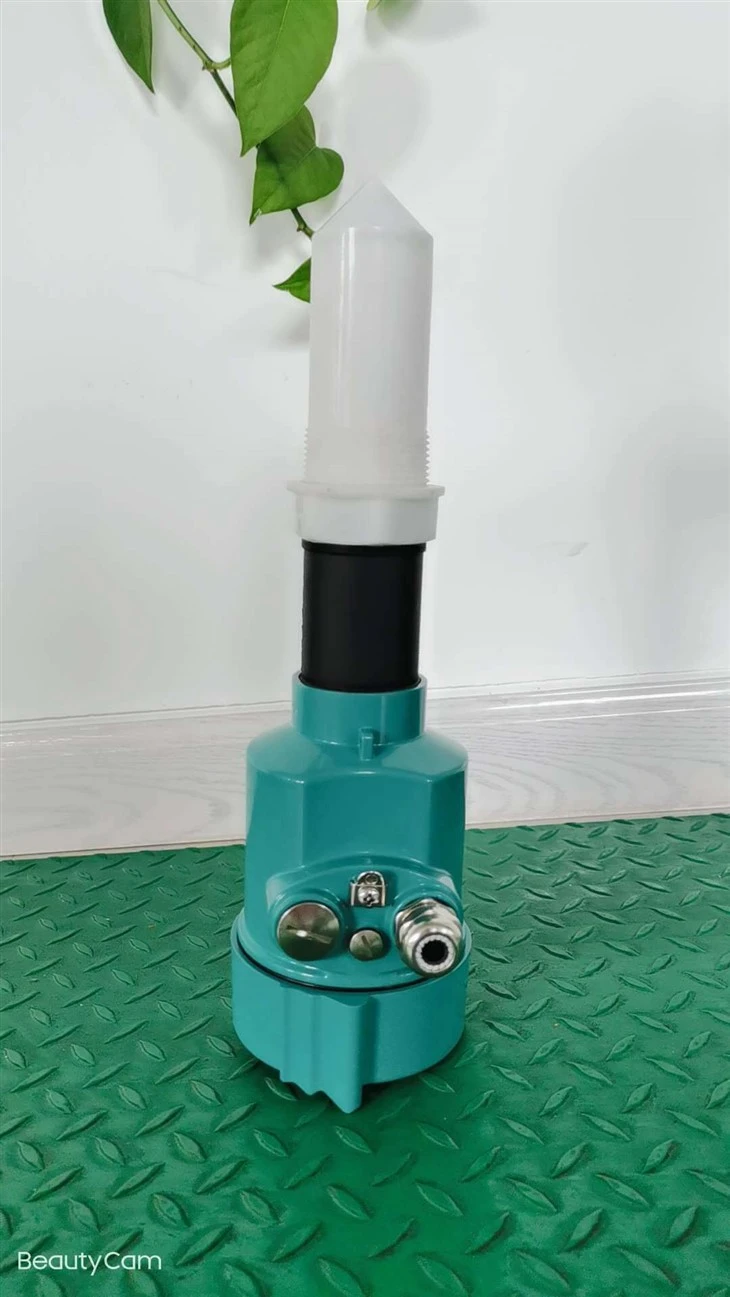

มาตรวัดระดับเรดาร์

1. ภาพรวมผลิตภัณฑ์:

เกจวัดระดับเรดาร์ ซีรีส์ JYDAR{0}}X คือคลื่นแม่เหล็กไฟฟ้าแพร่กระจายในอวกาศด้วยความเร็วแสง และเมื่อคลื่นสัมผัสกับพื้นผิวของตัวกลางที่วัดได้ พลังงานส่วนหนึ่งจะสะท้อนกลับและรับโดยเสาอากาศเดียวกัน ตามช่วงเวลาระหว่างสองพัลส์ ระยะห่างจากเสาอากาศถึงพื้นผิวของตัวกลางที่วัดจะถูกคำนวณ

2. หลักการผลิตภัณฑ์:

ระบบเสาอากาศส่งและรับพัลส์ไมโครเวฟที่สั้นมากโดยมีพลังงานส่งต่ำมาก คลื่นเรดาร์เดินทางด้วยความเร็วแสง ชิ้นส่วนอิเล็กทรอนิกส์สามารถแปลงเวลาทำงานเป็นสัญญาณระดับได้ วิธีการขยายเวลาแบบพิเศษช่วยให้มั่นใจได้ว่าการวัดจะมีเสถียรภาพและแม่นยำในช่วงเวลาที่สั้นมาก แม้ว่าจะมีเสียงสะท้อนที่ผิดพลาดภายใต้สภาพการทำงานที่ซับซ้อน แต่เทคโนโลยีการประมวลผลขนาดเล็กล่าสุดและซอฟต์แวร์แก้ไขจุดบกพร่องสามารถใช้เพื่อวิเคราะห์เสียงสะท้อนของตำแหน่งของวัสดุได้อย่างแม่นยำ

※เข้า:

เสาอากาศจะรับคลื่นไมโครเวฟที่สะท้อนแล้วส่งไปยังวงจรอิเล็กทรอนิกส์ ไมโครโปรเซสเซอร์จะประมวลผลสัญญาณและจดจำเสียงสะท้อนที่เกิดจากไมโครพัลส์บนพื้นผิวของวัสดุ

การระบุสัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นผ่านซอฟต์แวร์อัจฉริยะ และความแม่นยำสามารถสูงถึงระดับมิลลิเมตร ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับช่วงเวลาของพัลส์:

D=C*T/2

โดยที่ C คือความเร็วแสง เนื่องจากระยะห่าง E ของกระป๋องเปล่า

ตำแหน่งวัสดุ/ระดับ L คือ:

L=E-D

※เอาท์พุท:

ด้วยการป้อนความสูงของถังเปล่า E (= ศูนย์) ความสูงของถังเต็ม F (= เต็มสเกล) และการตั้งค่าพารามิเตอร์การใช้งานบางอย่าง เครื่องมือจะถูกปรับให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ

สอดคล้องกับเอาต์พุต 4-20 mA

3.ระดับการป้องกัน

วิธีการตรวจสอบให้แน่ใจว่าการติดตั้งตรงตามข้อกำหนดของ IP68 ดังแสดงในรูป: โปรดตรวจสอบให้แน่ใจว่าหัวซีลไม่เสียหาย

สายเครื่องดนตรีไม่เสียหาย โปรดตรวจสอบให้แน่ใจว่าสายเคเบิลที่ใช้เป็นไปตามข้อกำหนดของกฎข้อบังคับการเชื่อมต่อไฟฟ้า กำลังดำเนินการ

มิเตอร์มีคุณสมบัติตรงตามข้อกำหนดของระดับการป้องกัน IP68 อย่างสมบูรณ์ โปรดตรวจสอบให้แน่ใจว่าหัวซีลสายเคเบิลมีคุณสมบัติกันน้ำได้

ก่อนเข้าสู่อินเทอร์เฟซทางไฟฟ้า ให้งอสายเคเบิลลงเพื่อให้แน่ใจว่าน้ำจะไม่ไหลเข้าสู่ตัวเครื่อง ดูที่ 1

โปรดขันต่อมสายเคเบิลให้แน่น ดูที่ 2

โปรดเสียบปลั๊กอินเทอร์เฟซทางไฟฟ้าที่ไม่ได้ใช้ด้วยปลั๊กแบบมู่ลี่ ดูที่ 3

4. ข้อกำหนดในการติดตั้ง:

ระยะห่างที่แนะนำจากผนังถึงผนังด้านนอกที่ติดตั้งแกนม้วนสาย (1)

ระยะห่างขั้นต่ำจากผนังท่อถึงถังคือ 1/6 ของเส้นผ่านศูนย์กลางถัง ขั้นต่ำ 400 มม.

ไม่สามารถติดตั้งเหนือช่องป้อนอาหารได้ และไม่สามารถติดตั้งในตำแหน่งกึ่งกลางได้

5.คุณสมบัติ:

※มุมลำแสงมีขนาดเล็ก พลังงานมีความเข้มข้น และมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ซึ่งช่วยเพิ่มความแม่นยำและความน่าเชื่อถือในการวัดอย่างมาก

※ เสาอากาศมีขนาดเล็กและติดตั้งง่าย

※ พื้นที่ตาบอดในการวัดมีขนาดเล็กลง และผลการวัดสำหรับรถถังขนาดเล็กก็ดีมากเช่นกัน

※ ความยาวคลื่นสั้นกว่า ซึ่งเหมาะสำหรับการวัดระดับของวัสดุอนุภาคขนาดเล็กมากกว่า

※ การวัดแบบไม่สัมผัส ไม่มีการสึกหรอ ไม่มีมลพิษ

※ สัญญาณเอาท์พุตสามารถเลือกระบบสองสาย (4-20) mA@HART และระบบสี่สายโปรโตคอล RS485@MODBUS และแหล่งจ่ายไฟของระบบสี่สายต่ำถึง 12VDC

6.เรดาร์วัดระดับพารามิเตอร์:

7.กรณีภาคสนาม:

8.คำถามที่พบบ่อย:

1. คำถาม : จะเลือกรุ่นเกจวัดระดับเรดาร์อย่างไร ?

ตอบ: โปรดติดต่อตัวแทนฝ่ายขายหรือวิศวกรมืออาชีพของเรา เราจะเลือกโซลูชันที่ดีที่สุดสำหรับคุณตามเงื่อนไขของไซต์ของคุณ

2. ถาม: คุณภาพของผลิตภัณฑ์ของคุณเป็นอย่างไร? แล้วการรับประกันล่ะ?

ตอบ: เรามีประสบการณ์ 20 ปีในการวิจัยและพัฒนาและการผลิต ผลิตภัณฑ์ของเราส่งออกไปยังกว่า 80 ประเทศทั่วโลก และได้รับการยกย่องอย่างสูงจากผู้ใช้ การรับประกันผลิตภัณฑ์ของเราคือ 18 เดือน หากผลิตภัณฑ์มีปัญหาด้านคุณภาพ เราจะจัดหาอุปกรณ์ใหม่ให้คุณฟรี

3. ถาม: ฉันสามารถหาตัวอย่างได้หรือไม่? ขั้นต่ำคืออะไร?

ตอบ: แน่นอน เรามีสต็อกเพียงพอที่จะช่วยให้คุณได้รับตัวอย่างในเวลาอันสั้น และขั้นต่ำของเราคือ 1 ชิ้น

4. ถาม: วิธีจัดส่งของคุณคืออะไร?

ตอบ: เรามีผู้ส่งสินค้าที่ให้ความร่วมมือของเราเอง ซึ่งสามารถจัดส่งทางด่วนแบบประตูสู่ประตู อากาศสู่สนามบิน ทางรถไฟไปยังสถานี ทะเลไปยังท่าเรือ หากคุณมีผู้ส่งสินค้าของคุณเอง เราสามารถจัดส่งสินค้าไปยังคลังสินค้าในจีนที่คุณกำหนดไว้ได้ ฟรี.

5. ถาม: วิธีการชำระเงินมีอะไรบ้าง?

ตอบ: เรารองรับการชำระเงิน TT, การชำระเงินออนไลน์ด้วยบัตรเครดิต, การชำระเงิน RMB, การชำระเงิน Western Union, การชำระเงิน LC

หากคุณมีคำถามเพิ่มเติม โปรดติดต่อเรา เราจะจัดตัวแทนขายและวิศวกรมืออาชีพเพื่อติดต่อคุณเพื่อตอบทุกคำถามของคุณ Henan Junyuan Automation Equipment Co., Ltd. ยินดีรับฟังคำถามของคุณได้ตลอดเวลา! ! !
