1. หลักการทำงาน:

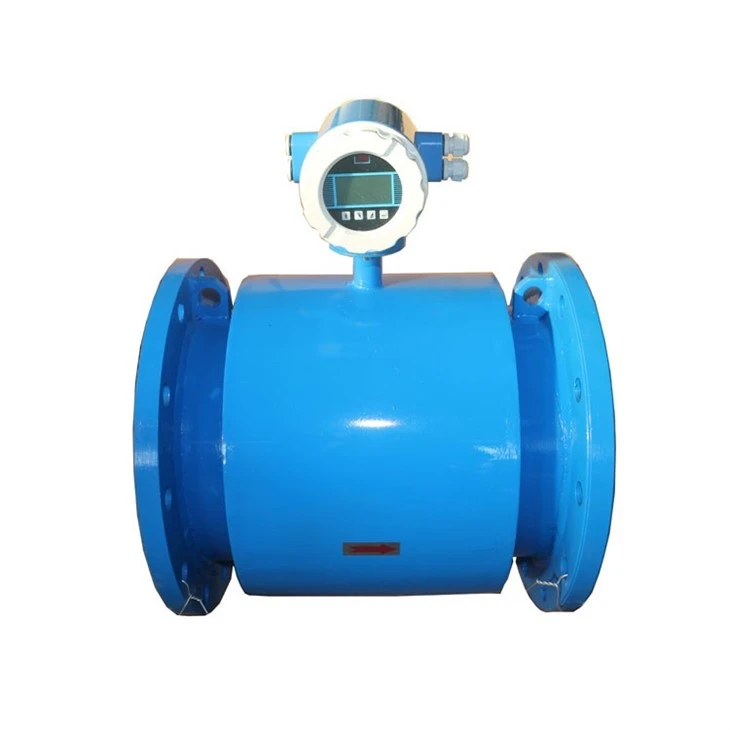

เครื่องส่งสัญญาณเครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าเป็นเครื่องวัดการไหลที่ใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อวัดและตรวจสอบการไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าในท่อได้อย่างแม่นยำ ประกอบด้วยเซ็นเซอร์ที่ประกอบด้วยแม่เหล็กไฟฟ้าสองตัวที่สร้างสนามแม่เหล็กตั้งฉากกับทิศทางการไหลและมีของเหลวนำไฟฟ้าไหลผ่าน
เมื่อของไหลไหลผ่านสนามแม่เหล็ก มันจะตัดเส้นสนามแม่เหล็กและสร้างแรงดันไฟฟ้าตามสัดส่วนของอัตราการไหลของของไหล เซ็นเซอร์จะแปลงแรงดันไฟฟ้านี้เป็นสัญญาณที่ส่งไปยังตัวแปลง
เครื่องส่งที่เชื่อมต่อกับเซ็นเซอร์จะขยายสัญญาณและแปลงเป็นเอาต์พุตเชิงเส้นตามสัดส่วนของอัตราการไหล
เครื่องวัดอัตราการไหลประเภทนี้มีความแม่นยำและเชื่อถือได้สูง และเหมาะสำหรับของเหลวหลายชนิด รวมถึงกรด ด่างและสารละลาย น้ำเสีย และน้ำเสีย นอกจากนี้ยังไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนาแน่น ความหนืด และอุณหภูมิของของเหลวอีกด้วย
โดยรวมแล้ว โฟลว์มิเตอร์นี้เป็นเครื่องมือที่เหมาะสำหรับทุกอุตสาหกรรมที่ต้องการการวัดและตรวจสอบการไหลของของเหลวที่แม่นยำ มีบทบาทสำคัญในการรับประกันการควบคุมกระบวนการที่มีประสิทธิภาพ ป้องกันการรั่วไหล และลดของเสีย
เครื่องวัดอัตราการไหลแบบแม่เหล็กเหมาะอย่างยิ่งสำหรับการวัดการไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้า เช่น น้ำ เครื่องดื่ม เบียร์ นม กรด ด่าง น้ำเสียจากน้ำเสีย สารละลายเยื่อกระดาษ และอิเล็กโทรไลต์ มิเตอร์มีความแม่นยำมากกว่ามิเตอร์วัดการไหลอื่นๆ และสร้างสัญญาณโดยไม่ขึ้นอยู่กับความดัน ความหนาแน่น ความหนืด และอุณหภูมิ นอกจากนี้ ยังติดตั้ง ใช้งาน และบำรุงรักษาได้ง่าย ช่วยให้อ่านค่าการไหลได้อย่างแม่นยำและเชื่อถือได้นานหลายปี
|
|
| หลักการทำงานของเซนเซอร์วัดการไหลของแม่เหล็กไฟฟ้า |
2. ประสิทธิภาพเทคโนโลยีหลัก:
* เส้นผ่านศูนย์กลางที่กำหนด (มม.)
6,10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,900,1000,1200,1400,1600,1800,2000,2200,2400,2600,2800,3000
* ความแม่นยำ
±0.2%,±0.5%
* ช่วงการวัด (ความเร็ว)
0.01 m/s至15m/s
*ความนำไฟฟ้าของตัวกลางที่วัดได้
มากกว่า 20μs/ซม
*ความดันที่กำหนด (Mpa)
ความดันปกติของเซ็นเซอร์(นี่คือแรงดันมาตรฐาน สามารถขยายได้ โปรดติดต่อตัวแทนฝ่ายขายของเรา)
|
เส้นผ่านศูนย์กลางที่กำหนด (มม.) |
10-50 |
65-300 |
350-1000 |
1200-3000 |
|
ความดันที่กำหนด (MPa) |
4.0 |
1.6 |
1.0 |
0.6 |
3. ตารางการเลือกซับมีดังนี้:
|
ไลเนอร์ |
ประสิทธิภาพหลัก |
|
ยาง |
ความยืดหยุ่นที่ดีและทนต่อการสึกหรอ แต่ไม่ทนต่อของเหลวที่มีฤทธิ์กัดกร่อน เช่น กรด และด่าง |
|
ไฟเบอร์ |
คุณสมบัติทางเคมีของโพลีเตตราฟลูออโรเอทิลีน (PTFE) มีความเสถียรมากที่สุดในบรรดาพลาสติกทุกชนิด และทนทานต่อกรดไฮโดรคลอริกเดือด กรดซัลฟูริก น้ำกัดทอง ด่างเข้มข้น และสารละลายอินทรีย์ต่างๆ เกรดอาหาร: เมื่อตรวจวัดของเหลวในอาหาร การบุ PTFE เป็นตัวเลือกแรก |
|
พีเอฟเอ |
คุณสมบัติทางเคมีคล้ายกับ PTFE โดยมีความต้านทานแรงดันลบและเกรดอาหารได้ดี ต้นทุนการใช้งานสูงกว่า PTFE |
4. ตารางการเลือกอิเล็กโทรดมีดังนี้:
|
วัสดุอิเล็กโทรด |
ประสิทธิภาพหลักและการใช้งาน |
|
เอสเอส 316 แอล |
ใช้สำหรับน้ำอุตสาหกรรม น้ำในบ้าน น้ำเสีย น้ำเสีย เยื่อกระดาษ โคลน ฯลฯ ไม่ทนต่อการกัดกร่อน เหมาะสำหรับอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา และอุตสาหกรรมอื่นๆ ตลอดจนเขตคุ้มครองเทศบาลและสิ่งแวดล้อม น้ำชลประทานในการเกษตร, |
|
HB |
มีคุณสมบัติต้านทานการกัดกร่อนที่ดีต่อกรดไฮโดรคลอริกทุกความเข้มข้นที่ต่ำกว่าจุดเดือด ยังต้านทานกรดซัลฟูริก, กรดฟอสฟอริก, กรดไฮโดรฟลูออริก, กรดอินทรีย์และกรดที่ไม่ออกซิไดซ์อื่น ๆ , กรดอัลคาไลและกรดไฮโดรคลอริกเป็นต้น |
|
ป.ป.ช. |
มีความต้านทานการกัดกร่อนของกรดสูงและทนต่อกรดที่ไม่ออกซิไดซ์ เช่น ส่วนผสมของกรดไนตริก กรดโครมิก และกรดซัลฟิวริก เกลือต้านอนุมูลอิสระ เช่น สารละลายไฮโปคลอไรต์ น้ำทะเล และสารออกซิแดนท์อื่นๆ |
|
ไทเทเนียม |
ทนต่อน้ำทะเล คลอไรด์ต่างๆ ไฮโปคลอไรต์ กรดออกซิไดซ์ (รวมถึงกรดไนโตรโซนิก) กรดอินทรีย์ อัลคาไล ฯลฯ |
|
แทนทาลัม |
คุณสมบัติทนต่อการกัดกร่อนได้ดีคล้ายกับแก้ว แทบจะต้านทานสารเคมีทุกชนิดได้ (รวมถึงกรดไฮโดรคลอริกเดือด กรดไนตริก และกรดซัลฟิวริกที่มีอุณหภูมิต่ำกว่า 175C) แต่ไม่สามารถต้านทานกรดไฮโดรฟลูออริก กรดซัลฟิวริกแก่ และด่างได้ |
|
สแตนเลสเคลือบด้วยทังสเตนคาร์ไบด์ |
มีความทนทานต่อการสึกหรอสูงและมักใช้ในของเหลวที่มีตะกอนหรือแม้แต่อนุภาคของแข็งขนาดเล็ก แต่ไม่ทนต่อการกัดกร่อน |
5. โครงสร้างภายในเซนเซอร์:
เซ็นเซอร์ของเครื่องส่งสัญญาณมิเตอร์วัดการไหลแบบแม่เหล็กส่วนใหญ่ประกอบด้วยหลอดวัด ระบบกระตุ้น อิเล็กโทรด ตัวเรือน และกล่องรวมสัญญาณ
ท่อวัด: ท่อวัดตั้งอยู่ตรงกลางของเซ็นเซอร์และมีของเหลวไหลผ่าน เชื่อมด้วยท่อและหน้าแปลนสแตนเลสทนกรด โดยมีฉนวนหุ้มอยู่ด้านใน
ระบบกระตุ้น: ส่วนใหญ่ประกอบด้วยขดลวดกระตุ้นและแอกแม่เหล็ก ซึ่งสร้างสนามแม่เหล็กที่ใช้งานได้
อิเล็กโทรด: สัญญาณการไหลจะถูกสร้างขึ้นหลังจากที่อิเล็กโทรดสัมผัสกับตัวกลางที่จะวัด ดังนั้นการเลือกวัสดุอิเล็กโทรดที่เหมาะสมจึงเป็นสิ่งสำคัญ การเลือกอิเล็กโทรดจะพิจารณาจากประสิทธิภาพของตัวกลางที่จะวัด
เชลล์: มีบทบาทในการรองรับ การปกป้อง และการปิดผนึก กล่องขั้วต่อ: แผงขั้วต่อภายในซึ่งติดตั้งอยู่ด้านบนของเซนเซอร์จะเชื่อมต่อเซนเซอร์กับตัวแปลง ระดับการป้องกันสามารถแบ่งออกเป็น: IP65, IP67, IP68
6.ขดลวดภายใน:
Henan Junyuan Automation Equipment Co., Ltd. ใช้สายทองแดงทั้งหมดภายในตัวมิเตอร์ เพื่อให้มิเตอร์ทำงานได้เสถียรยิ่งขึ้น และสามารถรับประกันความแม่นยำสูงและอายุการใช้งานที่ยาวนานแม้หลังจากใช้งานในระยะยาว ขดลวดมีดังต่อไปนี้:
|
|
|
7.ผลิตภัณฑ์ของเรา:
⑴ตามวัสดุ: เหล็กกล้าคาร์บอน, SS304, SS316
⑵วิธีการเชื่อมต่อ: แคลมป์ ด้าย หน้าแปลน
⑶ตามประเภท: ประเภทรวม, ประเภทแยก, ประเภทปลั๊กอิน
|
|
|
|
|
|
|
|
|
8. แผนภาพการติดตั้งในสถานที่:
9. การสอบเทียบเครื่องวัดการไหล:
มิเตอร์วัดอัตราการไหลทั้งหมดของเราผ่านการสอบเทียบจุด {{0}} ก่อนออกจากโรงงานเพื่อให้มั่นใจถึงความแม่นยำ 0.5% ซึ่งสามารถเข้าถึงได้สูงสุด 0.2% และอัตราคุณสมบัติของโรงงาน 100% .
10. คำถามที่พบบ่อย:
1.Q: เราสามารถเป็นตัวแทนสำหรับผลิตภัณฑ์เครื่องวัดการไหลของคุณได้หรือไม่?
ตอบ: แน่นอน แต่เราจำเป็นต้องรู้ว่าคุณมาจากประเทศไหน? เมืองใด ถ้าเราไม่มีตัวแทนในประเทศของคุณ คุณสามารถเป็นตัวแทนของเราได้
2.Q: ผลิตภัณฑ์ของคุณมีความแม่นยำสูงหรือไม่? มีความแม่นยำ 0.2% หรือไม่?
ก. ใช่. ความแม่นยำของผลิตภัณฑ์ของเราสามารถเข้าถึงได้ถึง {{0}}.2% และความแม่นยำปกติคือ 0.5% หากความแม่นยำคือ 0.2% เส้นผ่านศูนย์กลางของท่อจะต้องต่ำกว่า DN300
3.Q: ฉันสามารถหาตัวอย่างได้หรือไม่? MOQ ของคุณใน PCS คืออะไร?
ตอบ: ใช่ MOQ ของเราคือ 1 ชิ้น
4.Q: คุณสนับสนุนวิธีการชำระเงินแบบใด?
ตอบ: เราสนับสนุน: การชำระเงิน TT, การชำระเงินออนไลน์ด้วยบัตรเครดิต, การชำระเงิน Western Union, การชำระเงิน RMB ข้ามพรมแดน, การชำระเงิน LC
5. ถาม: ระยะเวลาการจัดส่งของคุณนานเท่าไร?
ตอบ: เวลาในการผลิตโดยประมาณของเราสำหรับ 50PCS คือ 4 วันทำการ หากมีมากกว่านี้ โปรดติดต่อตัวแทนฝ่ายขายของเรา แล้วเธอจะแจ้งเวลาการผลิตที่เฉพาะเจาะจงแก่คุณ เราได้ร่วมมือกับผู้ส่งสินค้าระหว่างประเทศเป็นเวลาหลายปี กำหนดวิธีจัดส่งและเวลาในการจัดส่งตามปริมาณการซื้อของคุณ
หากคุณมีคำถามเพิ่มเติม โปรดติดต่อเรา เพื่อนร่วมงานทุกคนใน Henan Junyuan Automation Equipment Co., Ltd. ยินดีต้อนรับคำถามของคุณ! ! !
